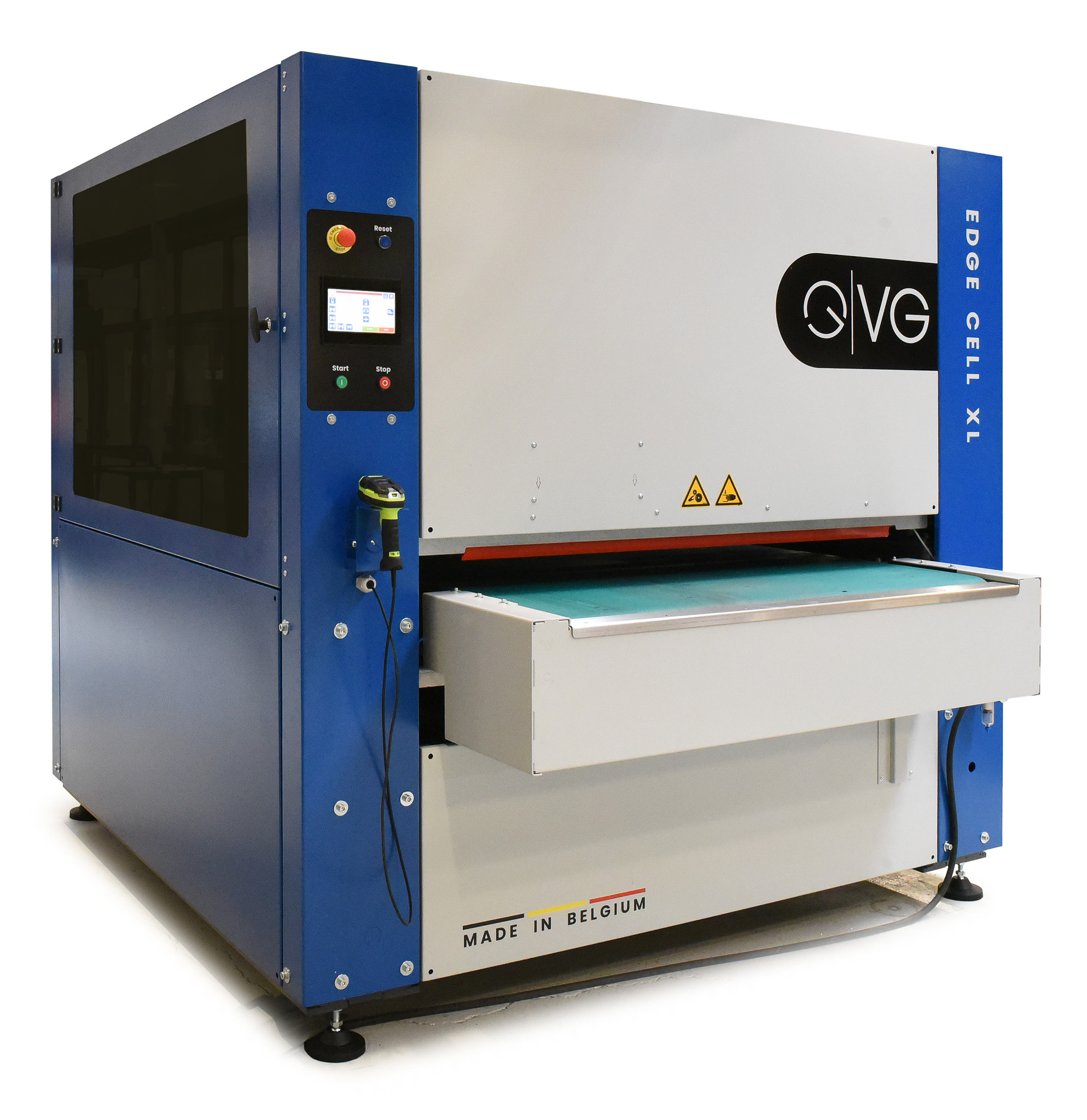

Edge Cell serie TS 1060 - 1330

All-in-one Multi Borstelmachine

  • Afronden
  • Laser oxide verwijderen
  • Metaalslakken verwijderen
  • Ontbramen
  • Oppervlakte ruwheid
  • Slijpen en lijnfinishen
Lever producten van topkwaliteit af. Ontbramen, afronden en finishen van plaatdelen in 1 machinedoorvoer. Beschikbaar in verschillende configuraties. Maak kennis met de EDGE CELL serie van VG.

Algemeen

Omdat we er van bewust zijn dat verschillende toepassingen een verschillende aanpak vereisen, ontwikkelden we bij VG deze veelzijdig inzetbare ontbraammachine. De Edge Cell serie is speciaal ontworpen om met hoge precisie en snelheid vlakke plaatdelen tot 1330 mm breed na te bewerken. Ga efficiënt met tijd en energie om en reduceer meerdere toepassingen tot één enkel proces. In de meest uitgebreide versie is ontbramen, kant afronden, verwijdering van laseroxide en finishen in 1 doorgang geen probleem!

Welke bewerkingen?

De ontbraamoplossing voor elke toepassing. Letterlijk. De Edge Cell is uitermate geschikt voor:

  • Metaalslak verwijderen
  • Gelijkmatig ontbramen
  • Kanten breken en afronden
  • Laser oxide verwijderen
  • Aanbrengen van een finish



Door het modulair ontwerp van de Edge Cell serie is het eenvoudig verschillende bewerkingen te combineren in eenzelfde machinekast.

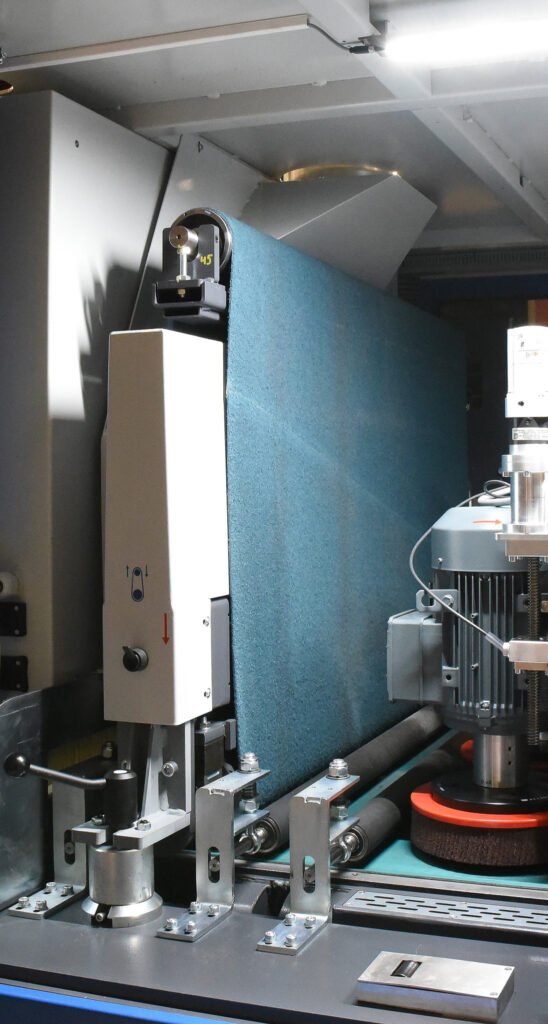

De schuurband (K)

De Edge Cell serie is beschikbaar in twee verschillende schuurbandbreedtes: 1060 en 1330 mm. Het schuuraggregaat is standaard voorzien van een elektronisch-pneumatisch oscillatiesysteem die er ervoor zorgt dat de schuurband stabiel blijft lopen. Door het speciaal zwaargebouwde aggregaat is een grote verticale braam verwijderen geen enkel probleem. Perfect en gelijkmatig ontbramen en zelfs een finish aan brengen gebeurd snel en zonder problemen. Iedere schuurbandspecificatie heeft zijn eigen schuurbanddikte. Daarom kan de contactwals hoger of lager worden ingesteld afhankelijk van de schuurband.

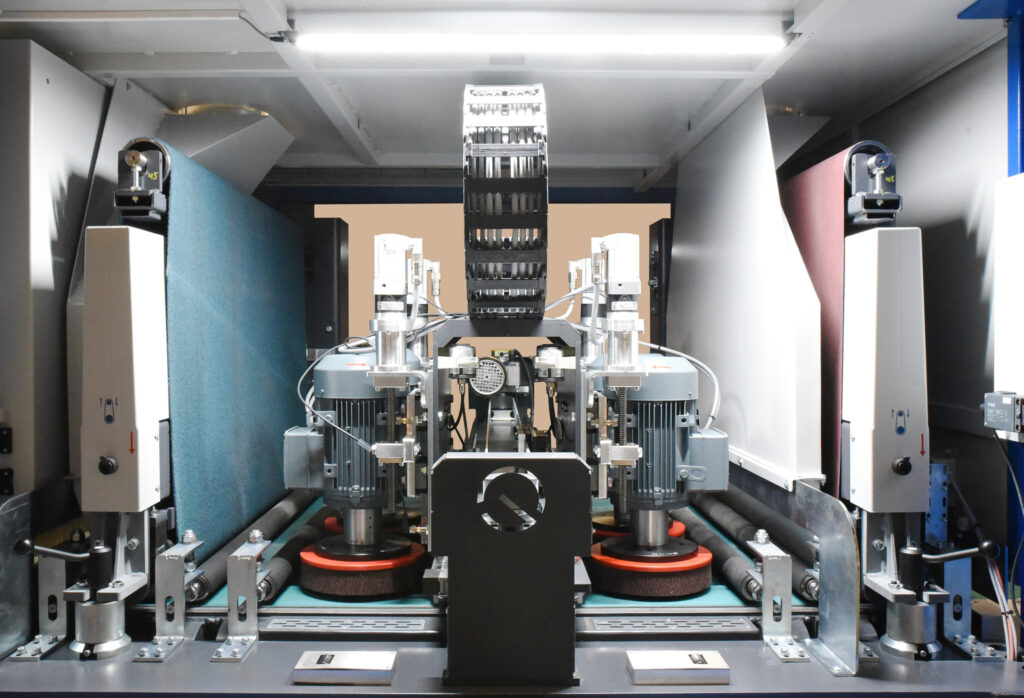

Het topborstel systeem (4PTB)

De borstelunit van de Edge Cell is voorzien van 4 oscillerende topborstels. 2 rechtsdraaiend en 2 linksdraaiend schuurborstels. De kruislings roterende borstels zijn elk afzonderlijk in hoogte instelbaar. De borstelkop oscilleert met een instelbare slag over de gehele breedte van de doorvoerband. De instelling van de slag kan kort of lang zijn. Door de juiste combinatie van doorvoersnelheid, borstelsnelheid en oscillatie worden de snijkanten egaal afgerond. De borstels zijn intuïtief en eenvoudig te wisselen en afzonderlijk in te stellen. Combinaties van verschillende soorten borstels op 1 lijn kunnen het productieproces aanzienlijk verkorten.

Cilindrische borstel

Dit is voornamelijk een finish aggregaat. De borstel kan gebruikt worden met of zonder oscillatie. Door de oscillatie wordt een korte strakke kras bekomen. De kanten kunnen hiermee ook lichtjes gebroken worden. Zonder het gebruik van de oscillatie wordt een langere lijnfinish verkregen.

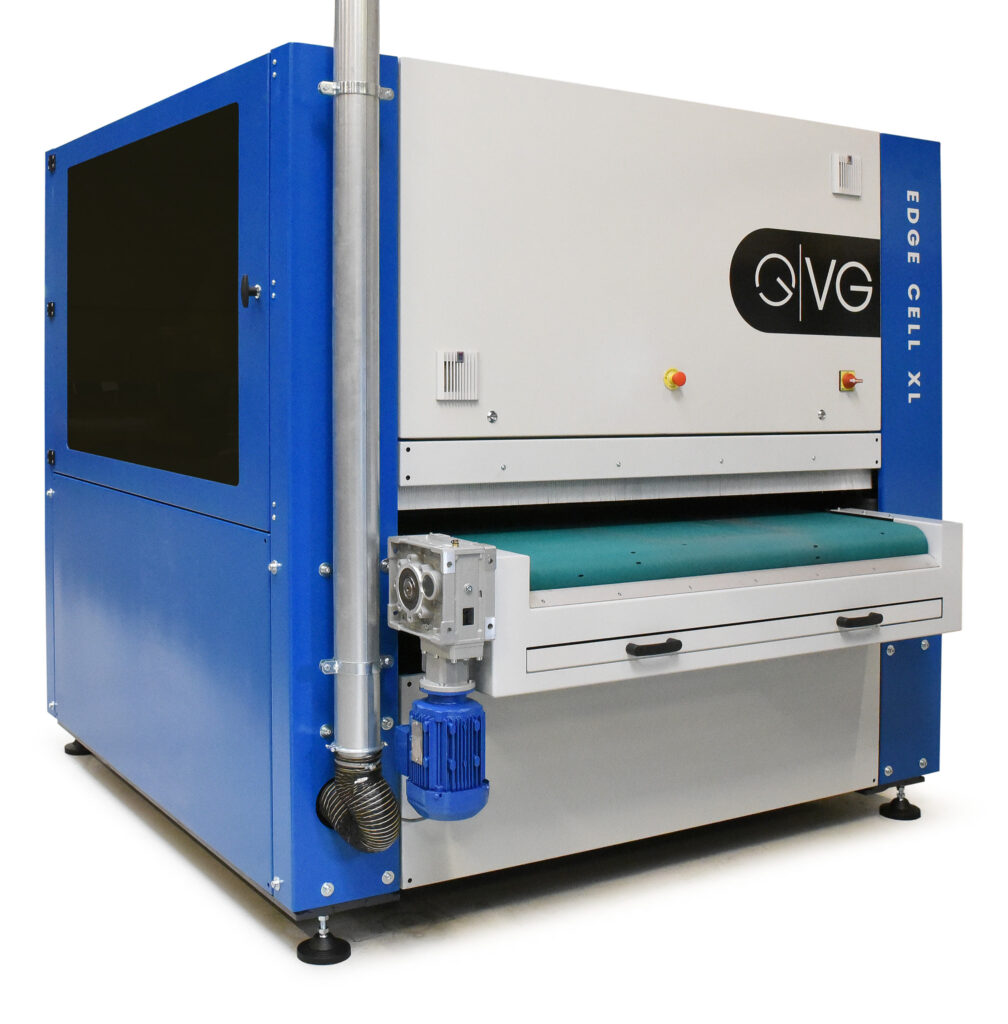

De doorvoerband

De Edge Cell is voorzien van een 1060 of 1330 mm brede vonk- en oliebestendig doorvoerband met een sterke anti-slip eigenschap. De frequentie gestuurde doorvoerband wordt uitgerust met een vacuümtafel of een magneetspoor. Ideaal voor de fixatie van zowel ferro als non-ferro plaatwerk. Zo kunnen ook kleinere delen goed stabiel gehouden worden.
