Série Edge Cell TS 1060 - 1330

Ébavureuse multi-brosses

  • Arrondir les arêtes
  • Désoxyder les chants
  • Ébavurer les contours
  • Éffectuer une finition de surface
  • Éliminer les bavures de coupe plasma ou oxycoupage
  • Préparation de surface
Fournir des produits de qualité supérieure. Ébavurage, arrondi et finition de pièces de tôle en 1 seule opération. Disponible en différentes configurations. Découvrez la série EDGE CELL de VG.

Général

Conscients que différentes applications nécessitent des approches différentes, nous avons développé chez VG cette ébavureuse polyvalente. La série Edge Cell est spécialement conçue pour traiter les pièces de tôle avec une précision et une vitesse élevées. Utilisez efficacement le temps et l’énergie et réduisez les applications multiples à un seul processus. Dans la version la plus complète, l’ébavurage, l’arrondissement des bords, l’élimination des oxydes et la finition en une seule passe ne sont pas un problème!

Opérations possibles

La solution d’ébarbage pour toutes les applications. Littéralement. L’Edge Cell convient parfaitement pour:

  • Eliminer les bavures de coupe plasma
  • Ébavurage égal
  • Arrondir les arêtes
  • Élimination des oxydes au laser
  • Application d’une finition de surface



La conception modulaire de la gamme Edge Cell permet de combiner facilement différentes opérations dans la même cabine de machine.

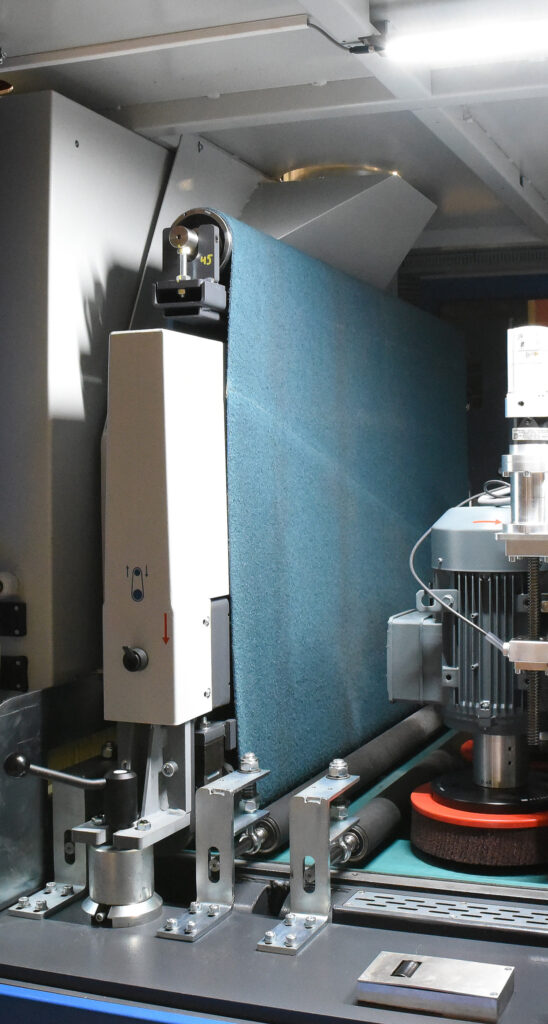

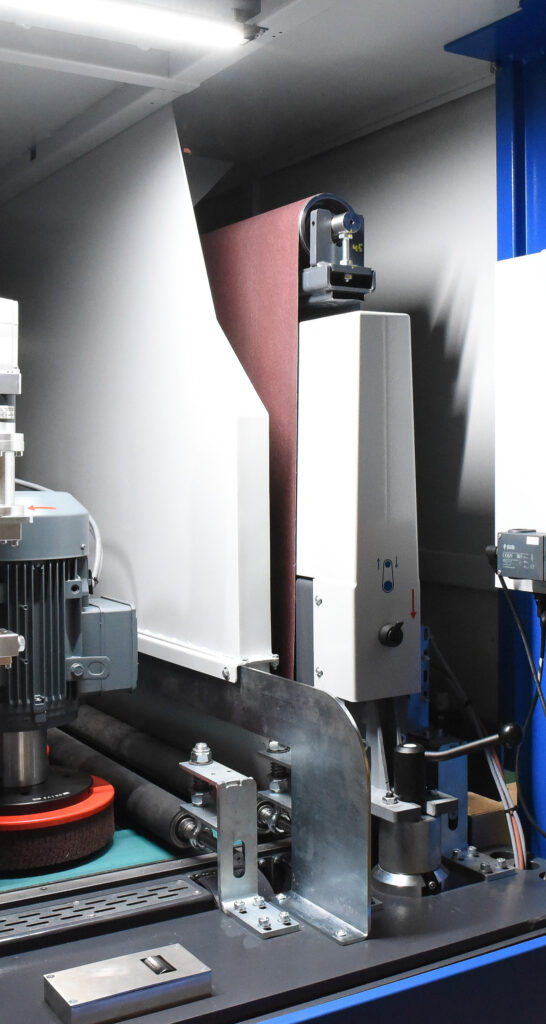

La bande abrasive (K)

La série Edge Cell est disponible en deux largeurs de bande différentes : 1060 et 1330 mm. L’unité de ponçage à bande est équipée en standard avec un système d’oscillation électronique-pneumatique, qui assure la stabilité de la bande abrasive. Grâce à l’unité particulièrement robuste, l’élimination d’une grosse bavure verticale ne pose aucun problème. Un ébavurage parfait et régulier et même l’application d’une finition se font rapidement et sans problème. Chaque spécification de bande abrasive a sa propre épaisseur de bande abrasive. Par conséquent, le rouleau de contact peut être réglé plus haut ou plus bas en fonction de la bande abrasive.

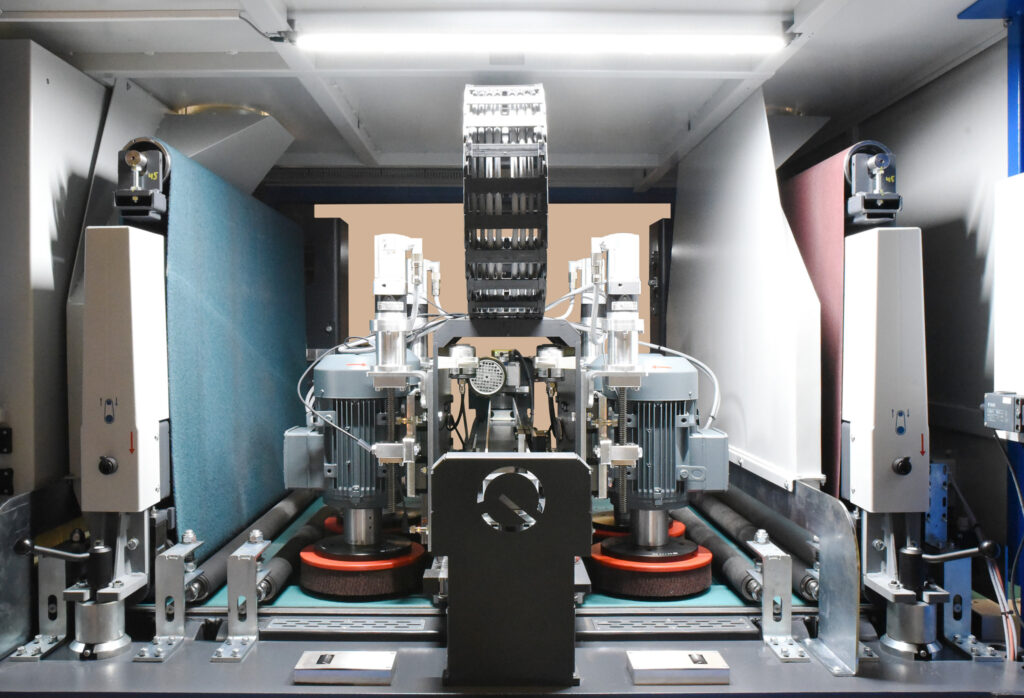

Le système de top-brosses (4PTB)

L’unité de brossage de l’Edge Cell est équipée de 4 « top-brosses » oscillantes. 2 brosses oscillantes à droite et 2 à gauche. Les brosses rotatives transversales sont toutes réglables individuellement en hauteur. La tête de la brosse oscille avec une course réglable sur toute la largeur du convoyeur. Le réglage de la course peut être court ou long. La combinaison correcte de la vitesse de passage, de la vitesse de la brosse et de l’oscillation permet d’arrondir les arêtes de coupe de manière régulière. Les brosses sont intuitives et faciles à changer et à régler individuellement. La combinaison de différents types de brosses sur une même ligne peut raccourcir considérablement le processus de production.

Brosse cylindrique

Il s’agit principalement d’un agrégat de finition. La brosse peut être utilisée avec ou sans oscillation. Grâce à l’oscillation, on obtient une rayure courte et serrée. Les bords peuvent également être légèrement cassés. Sans l’utilisation de l’oscillation, on obtient une finition de ligne plus longue (une finition brossée).

Table de convoyage

La série Edge Cell est équipée d’une convoyeur robuste, résistant aux étincelles et à l’huile, avec une largeur de 1060 ou 1330 mm et un fort effet antidérapant. Le convoyeur à fréquence contrôlée est équipé d’une table à dépression ou d’une piste magnétique. Idéal pour la fixation des tôles ferreuses et non ferreuses. De cette façon, même les plus petites pièces peuvent être maintenues en toute sécurité.

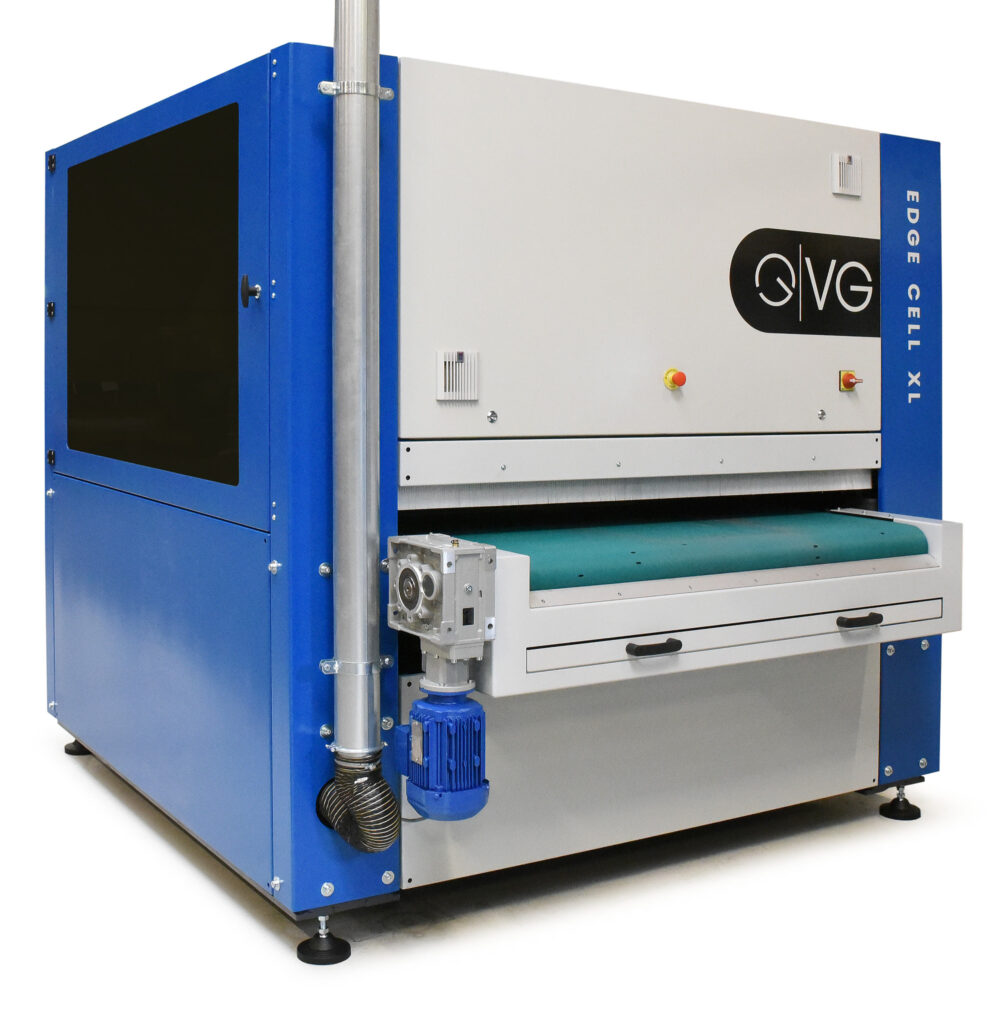

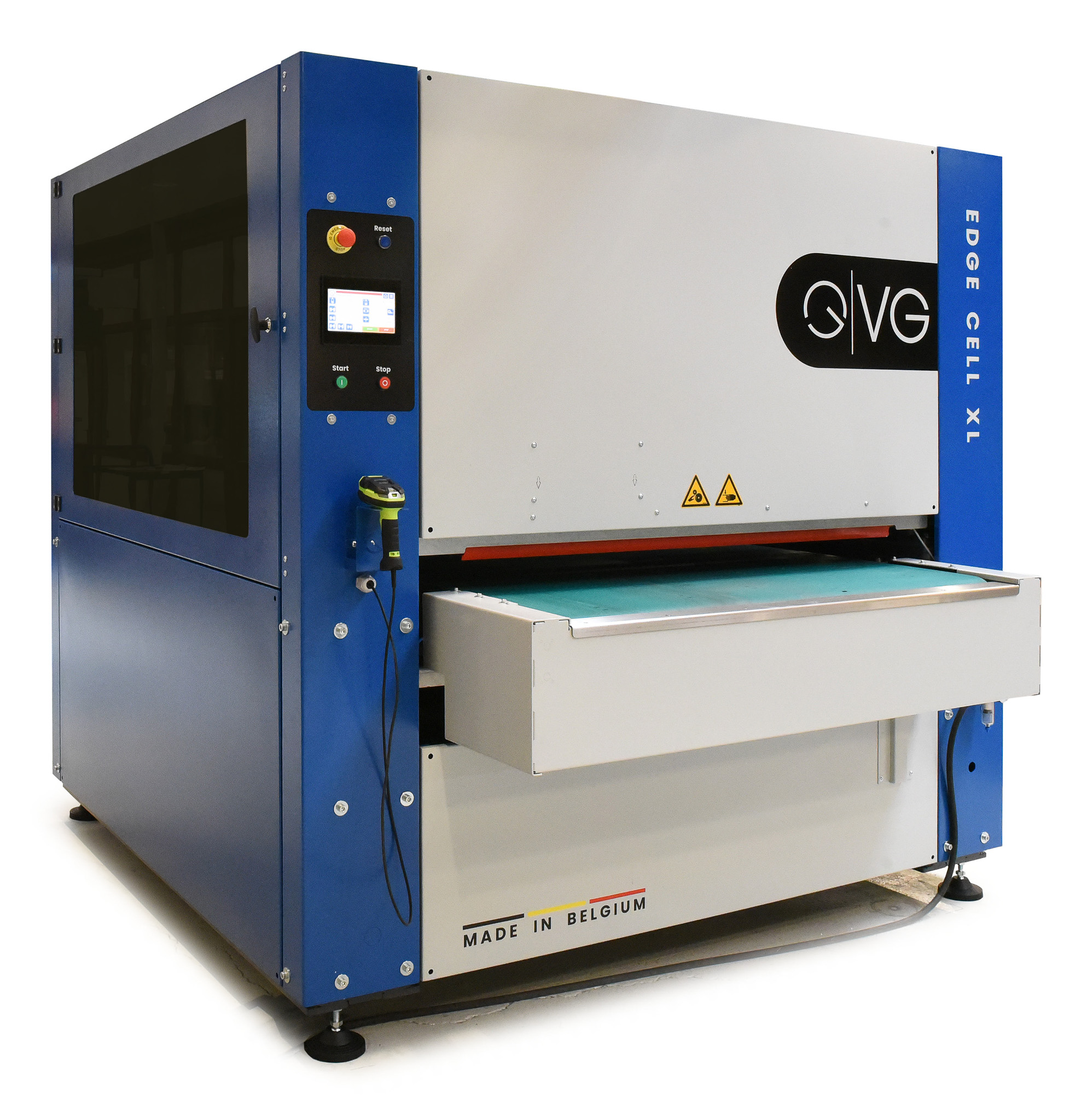

Galerie du produit
